Вертикальная антенна GP 5/8 VHF (140-174 МГц) |
|---|
|
Антенна GP 5/8 VHF имеет за рубежом достаточно много аналогов: GP3E Sirio, Alan и т.п. то говорит о ее популярности,
особенно среди радиолюбителей, так как она легка в настройке и универсальна для любых систем связи, не предъявляющих
особых требований к условиям эксплуатации. В настоящее время эти антенны выпускаются в новом усиленном исполнении. |
| Основные характеристики |
|---|
| Диапазон |
140-174 МГц |
| Полоса пропускания |
5 МГц |
| Тип |
5/8  |
| КСВ |
< 1,5 |
| Сопротивление |
50 Ом |
| Усиление |
1,2 dBi |
| Мощность |
100 Вт |
| Разъем |
SO-239 |
| Материал штыря |
АД 31 |
|
 |

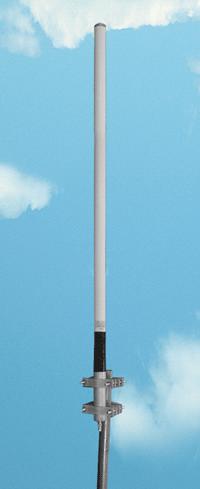

Антенна вертикальная F1 VHF (141.5-175 МГц) |
|---|
|
Антенна F1 VHF имеет меньшее усиление чем F2 VHF, но в отличии от популярных антенн фирм Anli и Diamond имеет
более надежное исполнение - ее диаметр в 2 раза больше, стеклопластиковый чехол толще, крепление массивнее, а
противовесы заменены на отсекающий симметрирующий стакан, спрятанный внутри. Таким образом, антенну F1 VHF не
страшно ставить в самых суровых российских условиях, "повесив" ей на плечи передачу данных или любую профессиональную
дуплексную связь. |
| Основные характеристики |
|---|
| Диапазон |
141.5-152 / 146-163 / 160-175 МГц |
| КСВ |
< 1,5 |
| Сопротивление |
50 Ом |
| Усиление |
2 dBi |
| Мощность |
200 Вт |
| Разъем |
N-мама |
| Материал |
стеклопластиковый чехол |
| Длина антенны |
2200 мм |
|
 |

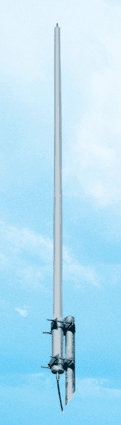

Антенна вертикальная F2 VHF (141-174 МГц) |
|---|
|
Антенна F2 VHF применяется в системах связи, где стоит задача обеспечить работу в достаточно широкой полосе рабочих
частот при круговой ДН. та антенна будет незаменима в работе транкинговых и конвенциальных ретрансляторов, построенных
по однофидерной схеме. Радиопрозрачный погодозащитный высокопрочный чехол выполнен на основе стекловолоконного материала
с использованием полиэфирных связующих масс. Чехол имеет полиуретановое покрытие, которое защищает от УФ излучения и
обледенения. Антенна имеет грозозащиту и не нуждается в дополнительной настройке. Большая вмещаемая мощность (до 400 Вт)
позволяет использовать ее в многоканальных сетях, где несколько передатчикав по 50 Вт работают через комбайнер.
Параллельная схема включения излучателей обеспечивает равномерность усиления и стабильность диаграммы направленности во
всей рабочей полосе. та коллинеарная антенная решетка комплектуется надежным стальным креплением СР-110, позволяющее
устанавливать антенну на вертикальные трубы диаметром до 110 мм. |
| Основные характеристики |
|---|
| Диапазон |
141-153 / 146-158 / 154-165 / 163-174 МГц |
| КСВ |
< 1,5 |
| Сопротивление |
50 Ом |
| Усиление |
3 dBi |
| Мощность |
400 Вт |
| Разъем |
N-мама, (7/16 DIN-под заказ) |
| Материал |
стеклопластиковый чехол |
| Длина антенны |
3160 мм |
|
|
|
Антенна вертикальная F2 VM (148/172 МГц) |
|---|
|
Частотный ресурс, выделенный службам МВД, позволяет без особого труда реализовать системы связи с применением
ретрансляторов. Нашей компанией предлагается новая уникальная коллинеарная антенна, разработанная специально для работы в
системах связи МВД. Она имеет 2 резонанса в полосах частот 148-149 и 171-172 МГц (допускается небольшая перестройка на
заводе). Два активных диполя, заключенных в прочный стеклопластиковый чехол, благодаря фазировке обеспечивает усиление
в 3 dBd. Таким образом, используя эту антенну вместе с дуплексером DPF5-3V, DPF2-6VM или MDF-6VM, вы можете создать
отличный одно- или многоканальный антенно-фидерный тракт с круговым излучением и высоким значением селективности и
развязки между TX и RX трактами. |
| Основные характеристики |
|---|
| Диапазон |
148-151 / 169-173 МГц |
| КСВ |
< 2 |
| Сопротивление |
50 Ом |
| Усиление |
3 dBi |
| Мощность |
400 Вт |
| Разъем |
N-мама |
| Материал |
стеклопластиковый чехол диам.50 мм |
| Длина антенны |
3160 мм |
|
 |

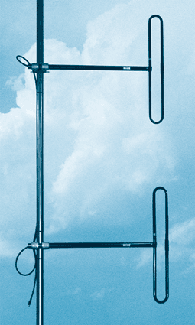

Антенны дипольные D1 VHF, D2 VHF (136-174 МГц) |
|---|
|
Антенна D1 VHF представляет собой петлевой вибратор Пистолькорса. Основные его достоинства — широкая полоса и
относительно низкая чувствительность к помехам промышленного происхождения. Сборно-разборная конструкция позволяет
легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции. ?зменяя
расстояние от излучающего элемента до мачты, можно в небольших пределах корректировать его диаграмму направленности.
Антенна имеет надёжное полимерное покрытие, защищающее от агрессивных сред и обледенения. Цельнометаллическая
конструкция обеспечивает надёжную грозозащиту. Антенны D2, D4, D8 VHF построены по принципу параллельного сложения
мощностей коллинеарно расположенных 2-х, 4-х и 8-ми активных петлевых вибраторов, что обеспечивает сохранение
широкой рабочей полосы во всем диапазоне. |
| Основные характеристики |
|---|
| Диапазон |
136-174 МГц |
| КСВ |
< 1,5 |
| Сопротивление |
50 Ом |
| Усиление OMNI |
0 / 3 dBd |
| OFFSET |
3 / 6 dBd |
| Мощность |
400 Вт |
| Разъем |
N-мама |
| Материал |
АД 31 |
| Длина антенны |
850 / 2100 мм |
|
 |

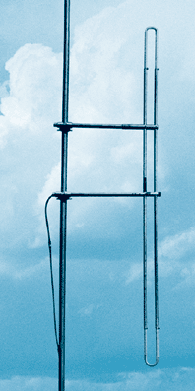

Антенны дипольные DP1 LB, DP2 LB (30-50 МГц) |
|---|
|
Антенна DP1 LB "колхозного" и "лесного" диапазона очень эффективна в составе транкинговых или обычных ретрансляторов
с большим (до 4 МГц) разносом ТХ/RX. Благодаря конструкции она удобна в настройке и установке. Несмотря на большие
размеры, антенна имеет высокую механическую прочность, обеспеченную дополнительными кронштейнами крепления. Система
питания антенны позволяет отказаться от выноса излучателя на большое расстояние от мачты. Антенна DP2 LB — двухэтажная
коллинеарная антенна с высоким коэффициентом усиления. Для ее установления подходят только мачты ферменной конструкции.
Диполи, установленные по разные стороны мачты позволяют создавать практически круговую диаграмму направленности (с
некоторой потерей усиления). Как и одновибраторная антенна, она имеет значительную рабочую полосу частот. |
| Основные характеристики |
|---|
| Диапазон |
33-40 / 40-50 / 33-40 / 40-50 МГц |
| Полоса пропускания |
4 МГц |
| КСВ |
< 1,5 |
| Сопротивление |
50 Ом |
| Усиление |
3 / 3 / 6 / 6 dBd |
| Мощность |
500 / 500 / 800 / 800 Вт |
| Разъем |
N-мама |
| Материал |
АД-31 |
| Длина антенны |
2,7-4,5 / 8,2-10,8 м |
|
 |
Антенны локомотивные РА-153, PA-156, LA-156 (149-164 МГц) |
|---|
|
Локомотивные антенны РА-156 LA-156 с полным заземлением за счет цельнометаллической конструкции гарантируют
безопасность машинисту-оператору и аппаратуре. Антенны имеет высокую эффективность при различной дальности связи.
Устанавливаются непосредственно на крыше локомотива через 4 крепежных отверстия диаметром 8 мм. Длинный кабель
снижения позволяет подключиться сразу к аппаратуре. Широкая рабочая полоса антенн допускает работу радиостанций
на любой частоте, выделенной МПС. |
| Основные характеристики |
|---|
| Диапазон |
154-164 / 150-156 МГц |
| КСВ |
< 1,5 |
| Сопротивление |
50 Ом |
| Усиление OFFSET |
0 dBd |
| Мощность |
300 Вт |
| Разъем |
N-мама |
| Материал |
АД-31 |
| Длина антенны |
500 / 215 мм |
|
